输电线路分布式行波故障定位装置（非接触式）：不碰高压，测准故障

应用背景：长距离线路的定位难题

高压/特高压交直流输电线路呈现长距离、大容量、高海拔、跨复杂地形特点，广泛穿越高山、森林、河流等区域，运维巡检难度极大。现有故障监测手段存在四道坎：

本产品采用分布式部署、非接触式采集、高精度同步与分布式冗余测距算法，无需接入高压与二次回路，安装维护便捷，实现故障快速定位与智能诊断。

产品概述

本装置是面向高压/特高压交直流输电线路，集非接触式行波监测、分布式精准测距、高速同步采样、无线数据传输、远程智能管理于一体的故障监测与定位系统。

装置由分布式监测终端、中心站平台、用户应用系统三部分组成。监测终端按 30km～60km 间距分布式安装于杆塔，通过非接触电磁场传感器感应故障暂态行波信号，结合GPS/北斗高精度授时与分布式冗余测距算法，实现故障点精准定位（定位误差优于300m）。

核心优势：不接触高压、不接入二次回路、可带电安装、低功耗、高可靠、宽温适应、远程运维，全面适配交流、直流、长距离、山区、雷击区、高海拔等复杂场景。

工作原理：非接触采集到智能诊断

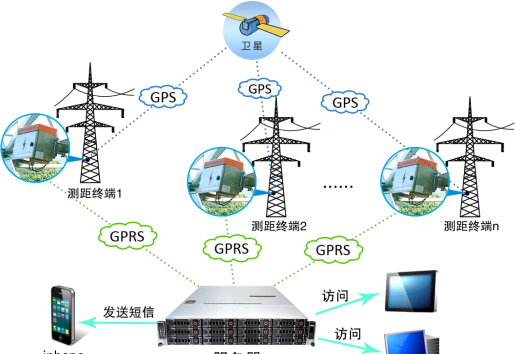

装置采用「非接触采集 → 高精度同步 → 分布式测距 → 数据上传 → 智能诊断」架构：

• 非接触信号采集——无线电磁场传感器非接触感应故障/雷击高频暂态行波电磁场，无失真采集，不受高压一次设备与二次回路影响；
• 高精度同步采样——GPS/北斗授时+精密同步算法，全网终端同步误差＜100ns；
• 分布式故障测距——多终端捕获波头到达时刻，波速自适应校正+多节点冗余计算，定位误差优于300m，单点异常不影响整体精度；
• 数据传输与管理——GPRS无线上传中心站平台，支持数据校验、误码重发、断点续传；
• 智能能源供给——太阳能+锂电池+MPPT最大功率跟踪，待机功耗＜0.5W，常温待机≥30天。

产品特点

技术参数

应用场景

• 长距离高压/特高压交直流线路——解决信号衰减、定位不准，全线可靠监测；

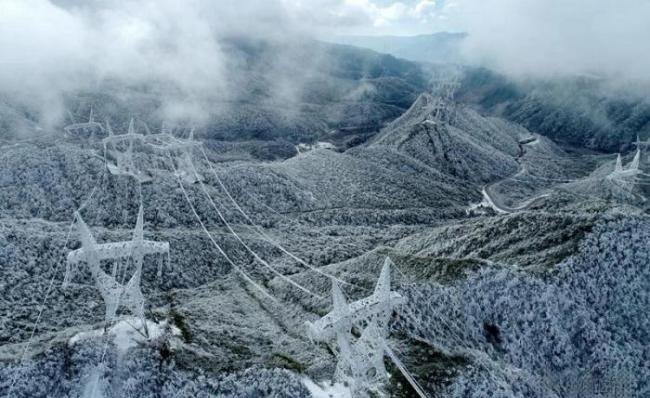

• 山区、高海拔、无人区线路——降低巡线风险，故障快速定位缩短抢修时间；
• 雷击、覆冰、舞动高发区——捕捉雷击闪络、冰闪等故障，支撑防雷改造分析；
• 「三跨」重要线路——跨铁路/高速/重要通道，秒级告警、百米级定位；
• 新能源送出线路——应对弱电网、高阻接地多发场景，过渡电阻检测≥1000Ω；
• 复杂地形与森林覆盖区——非接触安装不受地形植被干扰，IP65全天候运行。

常见问题
